日本小野测器MP-981/AP-981磁电式转速传感器
产品简介

日本小野测器MP-981/AP-981磁电式转速传感器是一款非接触齿轮检测型,从超低速到高速 1 ~ 20000 r/min 60 P/R ,以方形波输出。磁电式转速传感器有以下3种 通用型:MP-981 高速型:MP-9820 防水型:AP-981 MP-981的信号线,延长线及接头等为选购件,而AP-981的信号线为内置抽出式1.9 m(端末为开放式)

产品型号:MP-981/AP-981
更新时间:2024-11-06
厂商性质:代理商
访问量:2629
详细介绍

日本小野测器MP-981/AP-981磁电式转速传感器

MP-981/AP-981磁电式转速传感器内部由磁阻元件、*性磁铁、直流放大器及电压调节器等组成,是磁通响应型传感器(电阻值随磁通大小而变化),从超低速到高速(1 ~ 20000 r/min(60 P/R)),以方形波输出。



磁电式转速传感器有以下3种。

通用型:MP-981

高速型:MP-9820

防水型:AP-981



MP-981的信号线,延长线及接头等为选购件,而AP-981的信号线为内置抽出式1.9 m(端末为开放式)



MP-981/AP-981磁电式转速传感器产品特点:

特点

  • 可以检测到近乎0r/min
  • 由于是非接触式,很安全
  • 小型轻量,安装简单
  • 只要在测定对象物上能安检测齿轮,安装位置无关紧要
  • 在水中及硝酸雾状气氛中也可测量(AP-981)



检测齿轮

本公司产品有如下规格

齿轮形状相当于渐开线齿轮
模数0.5 ~ 3 (MP-981)、1 ~ 3 (AP-981)
齿宽3 mm以上
材质强磁性材料(例:S20C、SS400等,均为日本规格)

检测齿轮模数与检测距离的关系

如图所示,检测距离与配套使用的检测齿轮的模数相关,模数越大可以有效检测的距离越长。
另外,检测距离还与温度有关,如果测量环境的温度变化比较大时,应尽量缩小检测距离。上图的检测可能范围内,输出信号的波形占空比为50 %± 20 %以内。

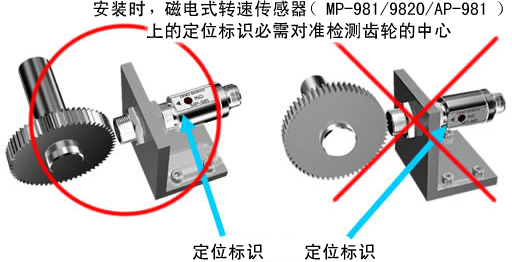

安装注意事项



MP-981/AP-981磁电式转速传感器技术参数:

 MP-981AP-981
检测方法磁阻元件及磁性体齿轮磁阻元件及磁性体齿轮
检测齿轮強磁体(S20C,SS400等),
模数 0.5 ~ 3,齿宽 3 mm 以上
強磁体(S20C,SS400等),
模数1 ~ 3,齿宽3 mm 以上
检测距离取决于齿轮的模数取决于齿轮的模数
量程1 Hz ~ 20 kHz1 Hz ~ 20 kHz
输出方式浮式接地浮式接地
输出信号方形波 “ Hi” 电平 :+(5±0.5)V以内、
“Lo” 电平:+0.5 V以下
方形波 “ Hi” 电平 :+(5±0.5)V以内、
“Lo” 电平:+0.5 V以下
输出阻抗约330Ω约330Ω
适用转速表TM-3100系列,TM5100 等
电 源DC 12±2 V,约 40 mA
保护电路电源极性保护
使用温度范围-10 ℃~+70 ℃ -10 ℃~+70 ℃
-10 ℃~+50 ℃(在10 %硝酸雾气中)
耐电压DC 250 V
耐振动1.2mmp-p,30 Hz,1小时,X,Y,Z各方向 (通电时)
耐冲击490 m/s2,X,Y,Z方向3转 (不通电的时候)
重 量约 80 g(包括两个安装螺母)约 130 g(包括信号线)
信号线别售(30 m以下,MX-7100/8100系列连接电缆使用时)耐硝酸信号线1.9 m,内置抽拉式
备 注----

外形材质为聚碳酸酯,防水型,相应于防水型JIS C0920保护等级IPX7。耐酸型硝酸雾状气氛中可以使用。

* 60 P/R 的检测齿轮使用时,相应于转速20,000 r/min 的检测频率为20 kHz。
